條形碼基礎
福州眾印網 2007/2/26 16:11:00 來源：轉載
為了配合大家更好地使用“彩蝶”中的“條形碼發生器”腳本，我們今天刊登了關于條形碼的一些知識，供朋友們參考。分兩次刊出。今天是“條形碼基礎”，下次刊出的是“PDF417二維條碼”。希望對大家的工作有所幫助。
一、條形碼概述
條形碼是由美國的N．T．Woodland在1949年首先提出的。近年來，隨著計算機應用的不斷普及，條形碼的應用得到了很大的發展。條形碼可以標出商品的生產國、制造廠家、商品名稱、生產日期、圖書分類號、郵件起止地點、類別、日期等信息，因而在商品流通、圖書管理、郵電管理、銀行系統等許多領域都得到了廣泛的應用。
條形碼是由寬度不同、反射率不同的條和空，按照一定的編碼規則（碼制）編制成的，用以表達一組數字或字母符號信息的圖形標識符，即條形碼是一組粗細不同，按照一定的規則安排間距的平行線條圖形，常見的條形碼是由反射率相差很大的黑條（簡稱條）和白條（簡稱空）組成的。
二、條形碼識別系統的組成
為了閱讀出條形碼所代表的信息，需要一套條形碼識別系統，它由條形碼掃描器、放大整形電路、譯碼接口電路和計算機系統等部分組成。
三、條形碼的識別原理
由于不同顏色的物體，其反射的可見光的波長不同，白色物體能反射各種波長的可見光，黑色物體則吸收各種波長的可見光，所以當條形碼掃描器光源發出的光經光闌及凸透鏡１后，照射到黑白相間的條形碼上時，反射光經凸透鏡２聚焦后，照射到光電轉換器上，于是光電轉換器接收到與白條和黑條相應的強弱不同的反射光信號，并轉換成相應的電信號輸出到放大整形電路，白條、黑條的寬度不同，相應的電信號持續時間長短也不同。但是，由光電轉換器輸出的與條形碼的條和空相應的電信號一般僅１０ｍＶ左右，不能直接使用，因而先要將光電轉換器輸出的電信號送放大器放大，放大后的電信號仍然是一個模擬電信號，為了避免由條形碼中的疵點和污點導致錯誤信號，在放大電路后需加一整形電路，把模擬信號轉換成數字電信號，以便計算機系統能準確判讀。
以下是中華人民共和國國家標準 GB/T 12905-2000 中的術語：
1、條碼 bar code 由一組規則排列的條、空及其對應字符組成的標記，用以表示一定的信息。
2、條碼系統 bar code system 由條碼符號設計、制作及掃描識讀組成的系統。
3、反射率 reflectance;reflectivity 反射光強度與入射光強度的比值。
4、漫反射 deffuse reflection 投射在粗糙表面的光向各個方向反射的現象。
5、鏡反射 specular reflection 投射在光滑表面的光向各個方向反射的現象。
6、條 bar;dark bar;black bar 條碼中反射率較低的部分。
7、空 space;light bar 條碼中反射率較高的部分。
8、起始符 start character;start cipher;start code 位于條碼起始位置的若干條與空。
9、終止符 stop character;stop cipher;start code 位于條碼終止位置的若干條與空。
10、空白區 clear area;quiet zone;quiet area;clear zone 條碼起始符、終止符兩端外側與空的反射率相同的限定區域。
11、條碼符號 bar code symbol 包括空白區的條碼。
12、字符集 character seet 條碼符號可以表示的字母、數字和符號的集合。
13、中間分隔符 central seperating character 位于條碼中間位置用來分隔數據段的若干條與空。
14、分隔字符 separator 編碼字符集中的一種起分隔作用的特殊字符。
15、條碼字符 bar code character 表示一個字符或符號的若干條與空。
16、條碼字符集 bar code character set 某種條碼所能表示的條碼字符的集合。
17、條碼數據符 bar code data character 表示特定信息的條碼字符。
18、條碼校驗符 bar code check character 表示校驗碼的條碼字符。
19、條碼填充符 bar code filler character 不表示特定信息的條碼字符。
20、單元 element 構成條碼字符的條或空。
21、條高 bar height 垂直于單元寬度方向的條的高度尺寸。
22、條寬 bar width 條碼字符中條的的寬度尺寸。
23、空寬 space width 條碼字符的空的寬度尺寸。
24、條寬比 bar width ratio 條碼中最寬條與最窄條的寬度比。
25、空寬比 space width ratio 條碼中最寬空與最窄空的寬度比。
26、X尺寸 X dimension X 條碼符號中窄單元的標稱尺寸。
27、Z尺寸 Z dimension Z 條碼符號中窄單元的實際尺寸。
28、寬窄比 width to narrow ratio N 平均寬條的條寬與平均寬空的空寬之和（條碼字符間隔不計在內）除以兩倍Z尺寸。它是寬度調節編碼法中的技術參數。計算公式：N=（平均寬條的條寬+平均寬空的空寬）/2Z
29、條碼長度 bar code length 從條碼起始符前緣到終止符后緣的長度。
30、條碼符號的長度 bar code symbol length;symbol length 包括空白去的條碼長度。
31、縱橫比 aspect ratio 條碼長度與條高的比。
32、條碼密度 bar code density 單位長度條碼所表示的條碼字符的個數。注：通常用CPI表示，即每英寸內能表示的條碼字符的個數。
33、條碼字符間隔 inter-character gap 相鄰條碼字符間不表示特定信息且與空的反射率相同的區域。
34、模塊 module 模塊組配編碼法組成條碼字符的基本單位。
35、保護框 bearer bar 圍繞條碼且與條反射率相同的邊或框。
36、連續型條碼 continuos bar code 沒有條碼字符間隔的條碼。
37、非連續型條碼 discrete bar code 有條碼字符間隔的條碼。
38、雙向條碼 bi-directional bar code 條碼符號兩端均可作為掃描起點的條碼。
39、附加條碼 add-on 表示附加信息的條碼。
40、奇偶校驗 odd-even check 根據二進制數位中0或1的個數為奇數或偶數而進行校驗的方法。
41、自校驗條碼 self-checking bar code 條碼字符本身具有校驗功能的條碼。
42、定長條碼 fixed length of bar code 條碼字符個數固定的條碼。
43、非定長條碼 unfixed length of bar code 條碼字符個數不固定的條碼。
44、寬度調節編碼法 width encode 條碼符號中的條和空由寬、窄兩種單元組成的條碼編碼方法。
45、模塊組配編碼法 module combination encode 條碼符號的字符由規定的若干個模塊組成的條碼編碼方法。
46、二元碼 binary-edge-code 兩種單元寬度條碼，由兩種寬度單元組成的條碼字符。
47、多元碼 four-edge-code 多種單元寬度條碼，由三種或三種以上的寬度單元組成的條碼字符。
48、奇排列 odd permutation;odd parity 模塊組配編碼法中，一個條碼字符所含條的模塊數的和為奇數的排列。
49、偶排列 even permutation;even parity 模塊組配編碼法中，一個條碼字符所含條的模塊數的和為偶數的排列。
50、條碼邏輯式 bar code logic value 用二進制“0”和“1”表示條碼字符的表示式。
51、編碼容量 encoded volume 條碼字符集中所能表示的字符數的最大值。
52、條碼原版膠片 bar code film master 條碼膠片的母片。
53、一維條碼 linear bar code;one-dimentional bar code 只在一維方向上表示信息的條碼符號。
54、二維條碼 two-dimentional bar code 在二維方向上表示信息的條碼符號。
55、特種條碼 special bar code 特殊材料制成的條碼。
56、條碼字符的值 character value 一維條碼由條碼邏輯式向字符集轉換的中間值。
57、碼字 codeword 二維條碼字符的值。由條碼邏輯式象字符集轉換的中間值。
58、糾錯字符 error correction character 二維條碼中，錯誤檢測和錯誤糾正的字符。
59、糾錯碼字 error correction codeword 二維條碼中，糾錯字符的值。
四、商品條碼的編碼結構
包括標準版商品條碼（EAN—13條碼）和縮短版商品條碼（EAN—8條碼）。
�。薄�(biāo)準版商品條碼：EAN—13
標準版商品條碼所表示的代碼由13位數字組成，其結構如下：
結構一：X13X12X11X10X9X8X7 X6X5X4X3X2 X1， 其中：X13 ……X7廠商識別代碼；X6 ……X2表示商品項目代碼；X1校驗碼。
結構二：X13X12X11X10X9X8X7 X6 X5X4X3X2 X1。其中：X13 ……X6廠商識別代碼；X5 ……X2表示商品項目代碼；X1校驗碼。當X13X12X11為690、691時，其代碼結構同結構一；當X13X12X11為692時，其代碼結構同結構二。
�。病⒖s短版商品條碼：EAN-8
縮短版商品條碼由8位數字組成，其結構如下：
X8X7 X6 X5X4X3X2 X1；其中：X8X7 X6：其含義同標準版商品條碼的X13X12X11；X5X4X3X2：表示商品項目代碼，由EAN編碼組織統一分配。在我國，由中國物品編碼中心統一分配；X1：校驗碼。計算時，需在縮短版商品條碼代碼前加5個“0”，然后按標準版商品條碼校驗碼的計算方法計算。
五、EAN-13 商品條碼的符號結構
牋?EAN-13商品條碼由左側空白區、起始符、左側數據符、中間分隔符、右側數據符、校驗符、終止符、右側空白區及供人識別字符組成。見圖1和圖2。
★左側空白區：
牋?位于條碼符號最左側的與空的反射率相同的區域，其最小寬度為11個模塊寬。
★起始符：
牋?位于條碼符號左側空白區的右側，表示信息開始的特殊符號，由3個模塊組成。
★左側數據符：
牋?位于起始符號右側，是平分字符的特殊符號，由5個模塊組成。
★中間分隔符：
牋?位于左側數據符的右側，是平分條碼字符的特殊符號，由5個模塊組成。
★右側數據符：
牋?位于中間分隔符右側，表示5位數字信息的一組條碼字符，由35個模塊組成。
★校驗符：
牋?位于右側數據符的右側，表示校驗碼的條碼字符，由7個模塊組成。
★終止符：
牋?位于條碼符號校驗符的右側，表示信息結束的特殊符號，由3個模塊組成。
★右側空白區：
位于條碼符號最右側的與空的反射率相同的區域，其最小寬度為7個模塊寬。為保護右側空白區的寬度，可在條碼符號右下角加 '>' 符號， '<' 符號的位置見圖3。
|
|
|

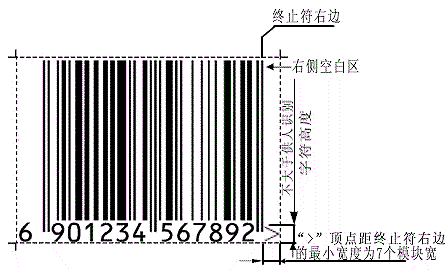

（圖3：標準版條碼符號右空白區中“>”的位置及尺寸） |
★供人識別字符：
位于條碼符號的下方，與條碼相對應的13位數字。供人識別字符優先選用GB/T 12508中規定的OCR-B字符集；字符頂部和條碼字符底部的最小距離為0.5個模塊寬。EAN-13商品條碼供人識別字符中的前置碼印制在條碼符號起始符的左側。
