網點修正對輸出結果的影響
福州眾印網 2006-7-20 18:14:00 來源：轉載
摘要
本實驗之主要目的，在討論以PhotoShop進行網點修正之後，對輸出品的影響，并且藉由實驗法找出該修正值的作用時機與影響范圍。在本實驗中得到下列結論：
1. 以CMYK Setup下的Dot Gain設定來修正網點，只能在色域轉換時得到網點修正的效果。對輸出時無影響。
2. 以Transfer Function來修正網點，不論來源檔案是何種色域模式，皆會產生影響。
3. 以Transfer Function來修正網點，可以將網點擴大控制在15%~10%以內.
4. PhotoShop 4與PhotoShop 5兩者之間，對于輸出時的資料處理方式不同，許多過去的概念，現今已無法使用。
5. 建議使用者在列印CMYK模式的檔案時，以PhotoShop 4列印可得到較佳的效果。
6. PhotoShop 5對于CMS的支援，更加完備與直接，所以在軟體的設定中有許多觀念，不同于過去的版本，所以希望後續的研究者，能更加深入探討這些設定對于色域轉換、影像輸出等方面有何影響，以期能提供印刷廠分色時更好的建議。
壹、前言
研究動機
根據美國印刷技術基金會（GATF）的研究，在印刷廠的色彩控制變因中，最重要的控制變因，就是網點擴大（Dot Gain）。網點擴大是造成色彩變化的主要原因。嚴重的網點擴大會造成印刷對比的改變，導致細部層次的喪失。由于造成網點擴大的原因很多，所以使得網點擴大，成為最不易了解與最難控制的變因。因此，有不少學者對于網點擴大進行研究，不論是紙張?zhí)匦�、印墨特性或印機本身的問題，都會造成不同程度的網點擴大。在印刷的過程之中，一定程度的網點擴大是必定存在的，重要的是要如何加以控制，若能了解網點的擴大值，我們就可以在分色的過程中，作有效的修正補償控制。
過去于網點的控制，多半是介由曬版時，調整曬版時間的長短來控制，但在CTP(Computer to press)的過程中，不再有出網片、曬版等過程，對于網點的控制，唯有在分色時就要完成，因此，分色軟體中對于網點的控制設定，就顯得非常重要。近年來由于噴墨印刷技術的技術進步，使得噴墨印刷在打樣上的運用，也漸漸被印刷廠采用。介由噴墨印刷來模擬印刷的結果，噴墨印表機上的網點擴大控制也相形重要。
研究目的
PhotoShop是目前印刷廠廣泛使用的影像處理及分色軟體，在其軟體設定中，有不少可針對網點擴大作修正的設定。但一般印刷廠對于PhotoShop這個軟體的設定，并不是很熟悉，所以都不會去變動軟體原先的內定值，但是每一臺印機都有其特性，并不是一個設定所有的印機皆可適用，所以本實驗希望藉著調整這些設定，來降低網點擴大的問題。也希望藉由輸出時事先所作之網點擴大修正，來減少制版時在進行網點補償奈侍狻?
研究假設
1. 在CMYK模式下，PhotoShop中Dot Gain的設定不會影響輸出結果。
2. PhotoShop中Transfer Function可以精確控制Dot Gain的產生。

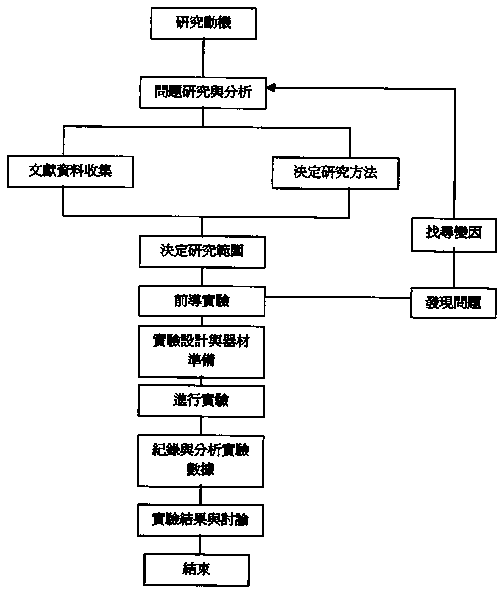

二、研究架構
叁、文獻探討
（一）何謂網點擴大
網點擴大（Dot Gain）是發生于半色調影像，在復制時所產生之網點大a小改變的情形。它可定義成半色調網點從半色調負片到印刷在被印務的過程中，其大小的改變。而依網點擴大發生的原因，又可分成光學性網點擴大（Optical Dot Gain）與機械性網點擴大（Mechanical Dot Gain）。網點擴大是機械性網點擴大與光學性網點擴大之總和。
１.光學性網點擴大
光學性網點擴大之主要原因?yàn)楣饩�擴散（light diffusion）進入紙張表層之內，造成觀測者觀測或反射式濃度計測量時，'視覺上'感覺較暗，類似于網點擴大。
當光線射入紙張或印墨表面時，大約有４％之入射光，在進入墨層之前即在墨層表面反射，不管墨本身有多黑，如果表面光滑，則此反射光線將依固定方向反射，而不會進入眼睛，故印墨部份會感覺較暗。
表面反射發生在光線從油墨墨層進入紙張，或是由紙張進入油墨墨層時，這種表面反射是可以被忽略的，因?yàn)橛∧c紙張的折射率幾乎是相同的。然而當光線是經由墨層反射回紙張，再經由紙張反射回去，穿透油墨墨層而進入空氣的光，由于紙張會將光線散射掉，再加上光線是由高折射率的油墨墨層，進入低折射率的空氣中，所以浮出的光線是被紙張散射過的，而且是以各種不同角度到達油墨與空氣的介面。
油墨印在紙上之後，就好像再紙張上蓋了一層薄薄的濾色片，而光線照在紙張上的墨層，在經過墨層進入紙張的內部，卻不會從光線的入射點出來，就好像光線被油墨吸收。而由網點附近進入紙面的光線，經反射之後，從墨層出來時，一部分光線會被油墨吸收，使得網點周圍形成一圈陰影，亦使得網點的視覺濃度增加許多。經由濃度計所測知濃度值亦較實際來得大，透過公式所求得網點面積，就較實際來得大。我們稱情形為光學性網點擴大。對于光學性的網點擴大，過去會在曬版時進行補償
２.機械性網點擴大
機械性網點擴大發生于底片的覆片、制版及印刷的過程中。影響機械性網點擴大之因素包括印墨之黏度（viscosity）、黏性、橡皮布之特性、蠕�。╯lur）、雙影（doubling）、印刷壓力之調整等因素，這種網點擴大主要是來自擠壓造成。又可依方向性的有無分為有方向性與無方向性，如蠕印、雙影為有方向性的機械性網點擴大；而填塞則為無方向性的機械性網點擴大。
３.網點面積的計算方式
網點面積的計算方式又下列幾種：用有刻度的高倍數顯微鏡讀取，用掃描的方式讀取，及用濃度套入數學公式計算而得。以濃度計算為目前最常用的方法。所使用的公式以Murray-Davies Equation及Yule-Nielsen Equation為主。
慕雷－戴為斯 公式（Murray-Davies Equation）
Murray-Davies Equation的基本假設，是紙張會將光線完全反射回來，故用此公式進行網點面積計算時，必需先測量紙白濃度，以進行濃度的修正。其公式如下： EDA：Effective Dot Area有效網點面積
Dt：平網濃度
Ds：滿版濃度
由于此公式并沒有考慮到光線在紙張內部的多重反射，故所計算出來的網點面積，并非實際的網點面積。
優爾－尼爾生 公式（Yule-Nielsen Equation）
因?yàn)镸urray-Davies Equation沒有考慮到光線散射的問題，而計算所得的面積并非實際網點面積，所以Yule-Nielsen在公式中，將被印物散射的物理性質帶入，即將Murray-Davies Equation導入一個ｎ值的修正值。ｎ值主要與網屏線數及紙張對光線的散射有關。其公式如下：
PDA：Physical Dot Area實際網點面積
Dt：平網濃度
Ds：滿版濃度
ｎ：修正值（范圍：1.6～1.7）
但是此公式并不是非常嚴謹，原因如下：(1)紙張的表面反射扮演了重要的角色。(2)紙張并不是完全將網點的形狀漫射掉。(3)小網點的墨膜厚度與滿版區不同。
４.網點擴大的計算
網點擴大值既為有效網點面積（EDA）與底片網點面積（既FDA）的差值。公式如下：
EDA（Effective Dot Area）為有效網點面積，為印刷之後實際視覺上的網點面積。
FDA（Film Dot Area）底片網點面積，指原本在底片上的網點面積。
（二）PhotoShop 中對于網點擴大的控制設定
PhotoShop是目前印刷廠常用的影像處理及分色軟體，在其軟體設定中有許多關與色彩的設定，而網點擴大的控制設定可從兩個地方執行：第一個是從「CMYK Setup」中關于油墨特性的設定，可以設定「Dot Gain」的特性；另一個是在「Page Setup」中，有一項「Transfer functions」的設定。在PhotoShop中，這兩種設定其作用時機不同，數值填入的方式也不同，但不論用何種模式修正網點擴大，我們都需要先知道網點的擴大值是多少。
a.Dot Gain的網點擴大修正設定： 選擇 File > Color Settings > CMYK Setup，在Ink Option的設定中，有Dot Gain的設定，在此處有兩種方式設定Dot Gain的特性，一個是Standard，另一個是Curves。兩者的差別在于：
1. 以Standard的方式進行Dot Gain設定時，是將所有級數的網點，其擴大值視為固定比例，其數值來源，為所有級數網點擴大值的平均值。故當所有級數的網點擴大平均值為12%時，就在此處輸入12，作為網點補正的基準值。
2. 以Curves來修正網點擴大時，可針對細部的網點擴大來進行調整。在此處共有13個級數的網點可供作修正，可做細部的控制。當要進行調整的時候，直接將各級網點產生擴大後的實際值輸入，例如FDA值為30%的網點，在印刷之後擴大為36%，這表示有6%的網點擴大，則在此處輸入項中輸入36，以進行網點修正。
根據布魯那邊界理論（Brunner Border Zone Theory），網點的邊界越長，其網點擴大的情況越嚴重，所以40%～60%的網點，網點擴大最嚴重，而且Dot Gain Curve呈鐘型分布，最高點在50%網點左右。但是從PhotoShop色域轉換流程圖來看，當顯色模式是CMYK時，Dot Gain的設定會影響螢?zāi)簧系纳曙@示，但是圖檔本身的數據并無變化；當顯色模式為RGB時，Dot Gain 的設定，完全不會對螢?zāi)簧仙曙@示產生影響，但是把原本RGB的數據轉換成CMYK時，Dot Gain的設定，就會反映在數據變化上。當Dot Gain設定數值越高，螢?zāi)伙@示色彩就越深，反之則越濃；可是在數據的變化上，Dot Gain設定值越大，數據就會越小，所以實際輸出時，所得成品會越淺，反之則越深。但是本次實驗主要目的是在控制CMYK模式下的網點擴大，所以利用Dot Gain來控制網點并不適當，所以不采用此方法。
b.以Transfer Function來控制網點擴大：
選擇 File >Page Setup，在眾多有關紙張與列印的設定中，Transfer Function適用來控制輸出時，各級數網點實際輸出的大小。假設欲將50%的網點，以30%的網點輸出，就直接在50%的輸入項中，鍵入30，這樣當輸出時，PhotoShop就會將50%的網點以30%的網點資料，送到輸出設備上。利用此方法，當我們知道各級網點的擴大值之後，我們可以直接將預先修正好的網點值輸入，理論上即可得到我們所想要的網點級數。
Transfer Function的作用時機，僅限于檔案輸出時，不論檔案來源是RGB模式或CMYK模式，都會產生影響。至于色域轉換時，則不會起任何作用，對于檔案數值和螢?zāi)坏纳曙@示，也不會造成任何影響。本實驗將以調整Transfer Function的方式，來控制Dot Gain的擴大情形。表１-１至表１-４為Dot Gain設定與Transfer Function的影響范圍與作用時機：
 此主題相關圖片如下：
（叁）PhotoShop中色域轉換的過程
在PhotoShop中，只要牽扯到色域轉換的問題，就會透過Lab色域來進行。在色域轉換的過程之中，會依照RGB Setup與CMYK Setup來調整數值，而Dot Gain設定就包含在CMYK Setup中。當色域轉換是由RGB轉換到CMYK時，Dot Gain設定會減少轉換後的網點組成數值，Dot Gain設定數值越大，減少越多；但是當色域轉換是由CMYK轉換制RGB時，Dot Gain設定會增加RGB的組成數值。

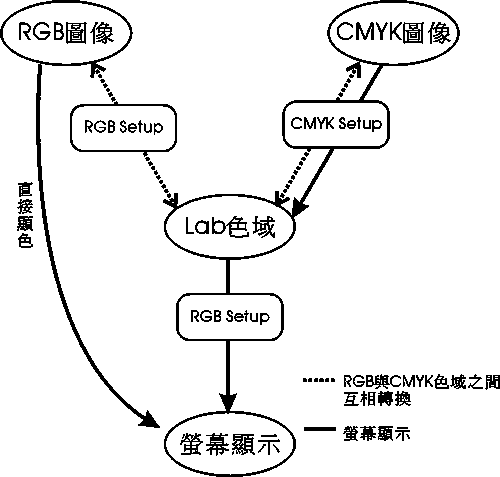

圖一為PhotoShop中，色域轉換的過程
四、 實驗流程
（一） 實驗器材與環境
1. PC
2. PhotoShop4.01C
3. EPSON COLOR-850
4. EPSON噴墨專用紙
5. X-Rite 528
6. 實驗時的氣溫?cái)z氏23度，相對濕度73%
（二） 實驗方法
1. 設計制作實驗用導表。
為了配合Transfer Function的修正功能，本實驗所用的導表共有12個級數的網點，分別為5%、10%、20%、30%、40%、50%、60%、70%、80%、90%、95%、100%，共有四條，分別為C、M、Y、K，所以導表共有48 色塊。在PhotoShop下以CMYK模式進行制作，所有RGB Setup與CMYK Setup的設定，全部回歸PhotoShop預設值。
2. 在不調整Transfer Function的情況下，輸出實驗導表。
3. 校正濃度計。
4. 測量實驗導表上各色塊的濃度值，同一色塊內，量取叁次，求其平均值
5. 計算網點值、網點擴大值。
6. 繪制網點擴大曲線、濃度曲線。
7. 計算各色版網點擴大修正之後的數值。 實驗?zāi)繕?biāo)是將網點擴大控制在5%以內，所以若是網點擴大在5%以內，則不修正；若所計算出來的數值小于0，則以修正到5%為目標。
8. 在Transfer Function中，輸入修正之後的網點值，輸出實驗導表。
9. 測量實驗導表上各色塊之濃度值，同一色塊內，量取叁次，求其平均值
10. 計算網點值、網點擴大值。
11. 繪制網點擴大曲線、濃度曲線。
12. 比較修正網點值之後的階調（濃度）變化。
